Réparation magnétophone à bandes REVOX B77 MKII



Symptômes

Problème de freinage; en défilement rapide avant ou arrière, lors d'une action sur le bouton STOP, les bobines ne stoppent pas de suite, faute d'un freinage insuffisant.
Ce problème survient surtout avec des bobines diamètre 26,5cm "chargées".
Esthétiquement en bon état, ce magnétophone à bandes 2 pistes, 2 vitesses 9,5cm/s (3 3/4 ips) et 19cm/s (7 1/2 ips) est utilisé de manière régulière et intensive, les patins se sont usés avec le temps et explique la faible efficacité des freins.

De surcroit, l'appareil souffre d'un sérieux problème de lecture sur la voie de droite; par contre, en enregistrement, les 2 pistes sont parfaitement bien enregistrées.




Opérations réalisées


* Réfection des freins:
Cette opération ne pose pas de problème particulier, .. en temps normal.
Sauf que dans le cas présent, une des 3 vis de maintien du flasque support bobine de gauche casse au démontage; inutile de préciser qu'il s'agissait de la dernière vis, loi de Murphy oblige !!  D'où, perçage du morceau de vis coincé et retaraudage du trou; s'agissant d'une vis M3, il s'agit de ne pas se louper.





* Problème de lecture:

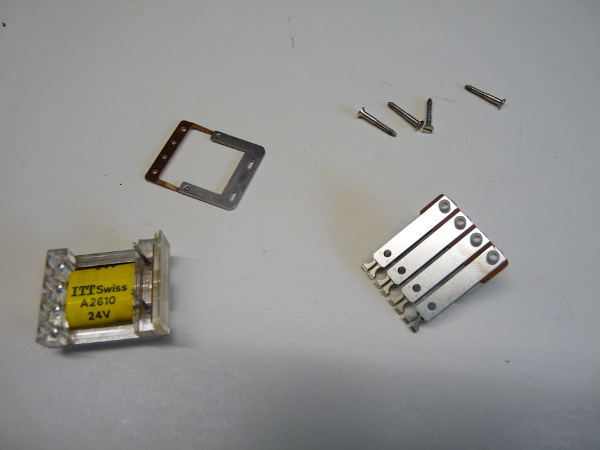

L'appareil présentait des soucis de commutation divers, avec une voie qui disparaissait de temps en temps, des crachottements lors de la manipulation de l'un ou l'autre des interrupteurs à levier.

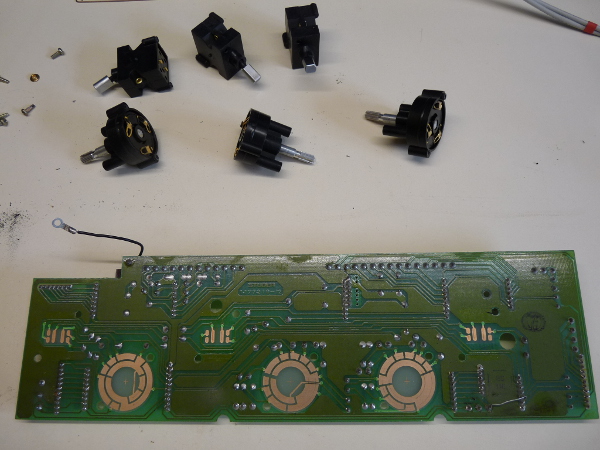

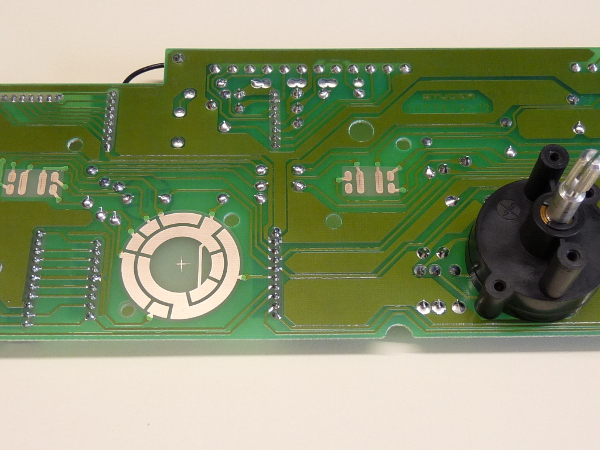

Les contacts des commutateurs et interrupteurs, étant sous forme de pastille de circuit imprimé, il est plus simple de démonter la carte imprimée située derrière la face avant et de travailler tranquillement sur l'établi.
Ainsi, un démontage - nettoyage de tous les commutateurs et interrupteurs pourra être effectué, dans un temps plus court.
Celà permet aussi de s'affranchir de tout problème ultérieur de sélection et de "fiabiliser" la qualité du rendu sonore à long terme. Il ne faut pas perdre de vue que, bien souvent, une écoute se fait à un niveau pas très élevé, ce qui signifie qu'une faible tension passe au travers des contacts des différents sélecteurs et inters.

Revox B77 MKII                      Revox B77 MKII

Revox B77 MKII                      Revox B77 MKII

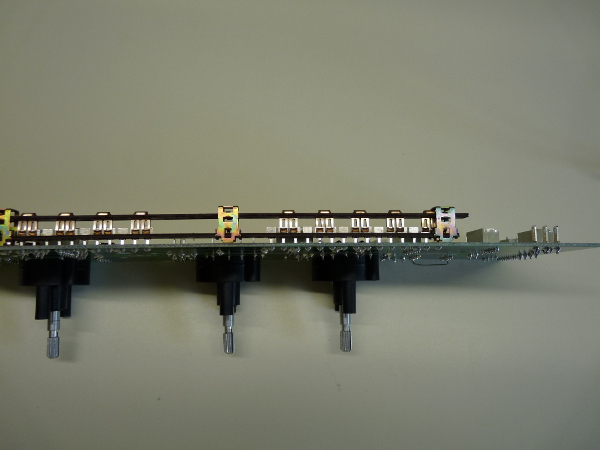

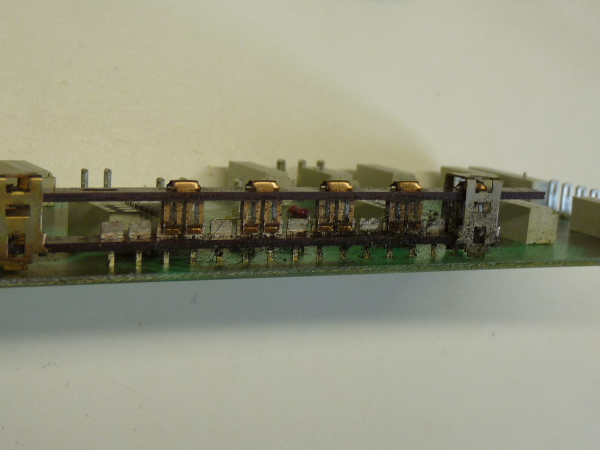

Avant                                                   Après

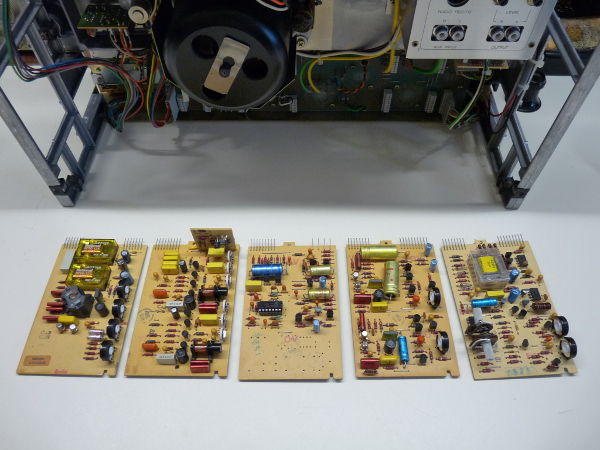

* Remontage, nettoyage, tests et règlages :
Après remontage, toutes les fonctions sont testées.
Bien évidemment, tout le chemin de bande sera démagnétisé et nettoyé.
Puis suivront les vérifications et règlages habituels.

Au fil des dépannages, j'ai l'impression que les magnétos à bandes font moins souvent l'objet d'un entretien suivi, que leurs homologues à cassette. Peut-être est-ce leur taille imposante ou l'impression de robustesse qu'ils dégagent, qui laisse croire à leurs propriétaires, qu'ils ne nécessitent pas un entretien aussi régulier que les magnétocassettes; erreur !....
