Réparation Ampli PIONEER SA-506




Symptômes:
Il n'y avait plus de son en sortie sur les 2 voies, et l'éclairage des vu-mètres était HS.
Esthétiquement en très bel état, sans rayures, mais avec une face avant sale, ce "petit" amplificateur est bien connu des audiophiles. Quel audiophile en herbe n'a pas débuté sa passion pour la hifi avec ce type d'amplificateur? Avec ses  2x 25W, il permet d'entrer dans le monde de la hifi vintage sans se ruiner.

Son propriétaire a décidé de procéder à la réparation, mais pas pour des raisons financières comme  vous pouvez vous en douter.




Opérations réalisées

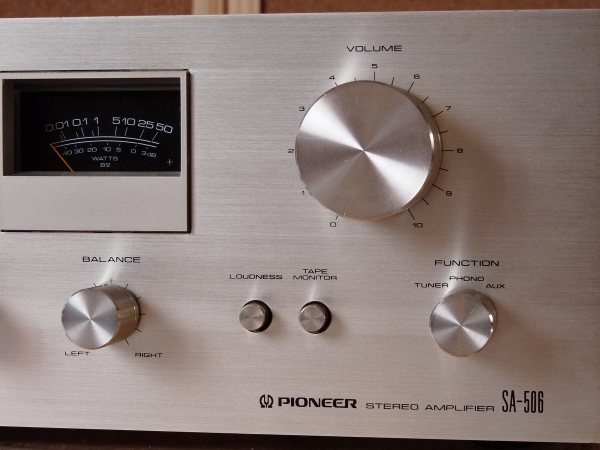

* Nettoyage de la Face Avant:
La face avant a été entièrement démontée, ainsi que tous les boutons. La face de ce petit ampli présentait des tâches d'origine inconnue qui devaient être anciennes; leur élimination n'a pas été aussi simple et a nécessité un vrai travail en profondeur.
Le nettoyage des boutons n'a pas posé de problème particulier.

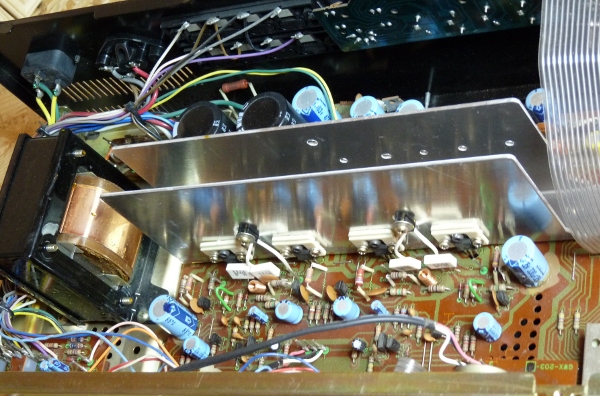

* Réparation des parties amplificatrices:
Après analyse, il s'avère que les transistors de puissance sont HS sur une voie et que l'autre voie présente 2 résistances de puissance grillées, mais avec les transistors de sortie OK. Tous les transistors de puissance seront remplacés, avec des transistors appairés, ainsi que les résistances de puissance.
 Suivra une vérification, avec remplacement des condensateurs chimiques fatigués.
Ces opérations terminées, l'intérieur de l'ampli et tout particulièrement le circuit principal, seront nettoyés.

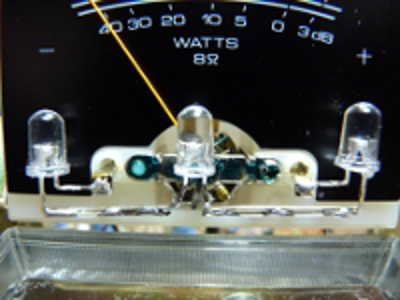

* Réparation de l'éclairage des Vumètres:
Les ampoules d'éclairage des Vu-mètres étant HS, il a d'abord été proposé à son propriétaire de les remplacer par des modèles d'origine; mais après réflexion, celui-ci optera pour un éclairage à l'aide de leds bleues.


La réparation terminée, s'en suivra les tests, avec mesures des performances audio globales et de la bonne correction des étages phono.
