Réparation magnétocassette NAKAMICHI CR-1
Symptômes
Plus aucune fonction mécanique.
Esthétiquement en superbe état, sans rayures, cette "petite" platine
cassette de chez NAKAMICHI est bien connu des passionnés de HIFI
Vintage et offre de belles performances, avec ses 2 têtes, ses 3
moteurs.
Après
les premiers tests, il s'avère que le problème vient du moteur chargé
de la montée du bloc de têtes. Un problème bien connu des possesseurs
de ce modèle.
Opérations réalisées
* Extraction et réparation moteur:

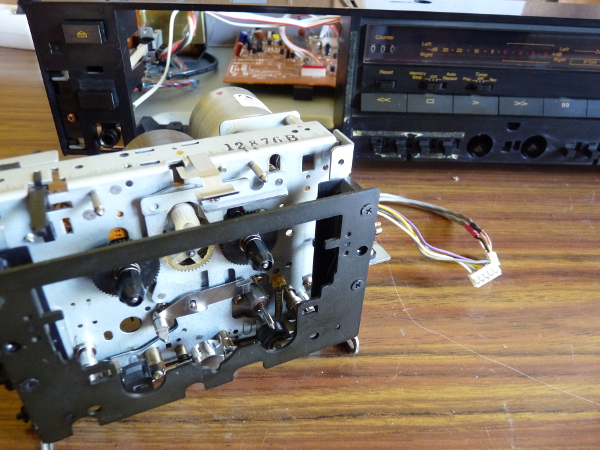

Avant
d'extraire le bloc mécanique, il faut démonter les boutons, la face
avant; nous en profiterons pour les nettoyer. Le démontage de la
mécanique ne présente pas de difficulté particulière; il suffit de
déconnecter les connecteurs venant du bloc et allant sur la carte
principale, puis de dévisser les vis de fixations du bloc. L'extraction
de ce dernier est terminé.

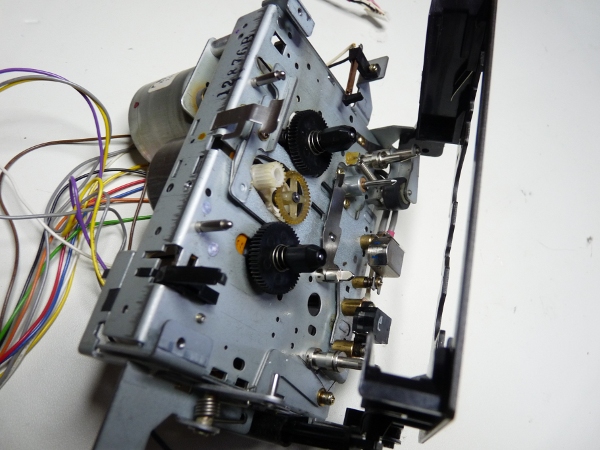

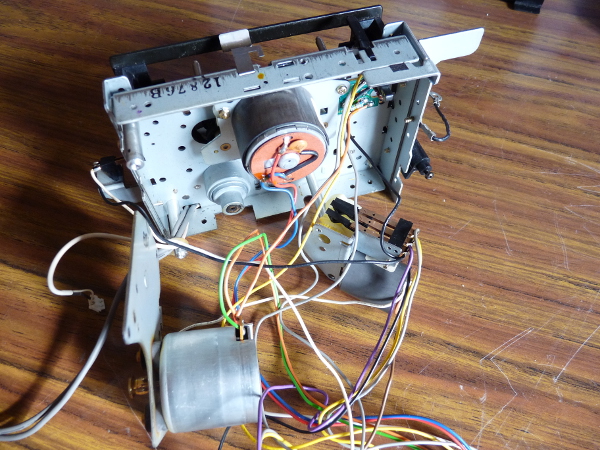

Il faut démonter le bloc quasiment dans son
intégralité pour accéder au moteur défectueux.

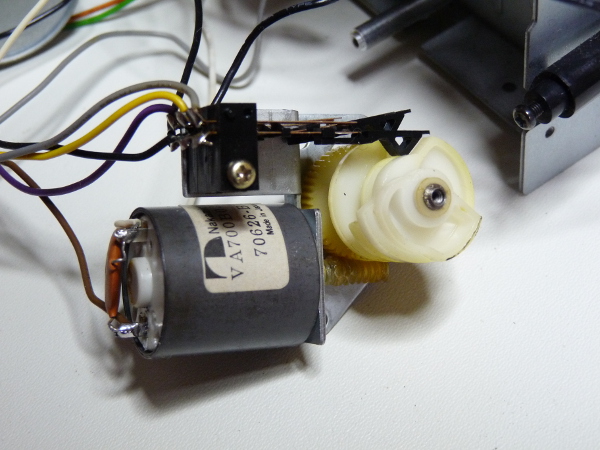

Un démontage minutieux de ce dernier permettra de mettre en lumière un
problème de charbon, qui sera vite résolu.
Puis le moteur réparé est remis en place,
testé, le bloc
est remonté.
* Réfection des freins:
Le freinage de la bobine des cassettes n'étant pas très efficace et manquant singulièrement d'homogénéité entre les 2 bobines, le patin des freins sera remplacé.
* Remontage, tests et règlages :

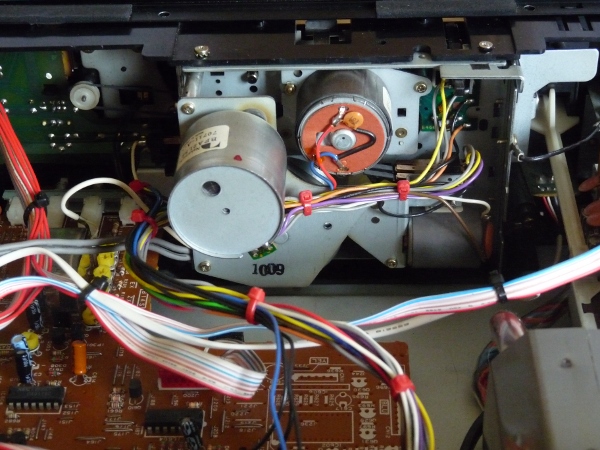

Après remontage du bloc mécanique, toutes les fonctions sont testées.
Puis suivront les vérifications et règlages habituels, à l'aide des cassettes de calibrage.
